井上製作所 3本ロールミル S-4･3/4×11

動画有
整備済み
清掃済
動作確認済
説明書付き

2026年8月7日掲載

年式

2016年

付属品

取扱説明書・ドクター取付替刃×7枚

サイズ

W1074mm×D856mm×H1173mm

電源

3P200V

仕様

ロール寸法　Φ121mm×L280mm
概質量　400kg

概要

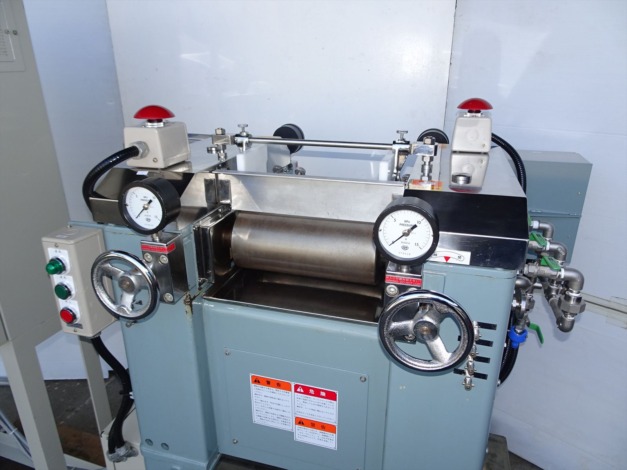

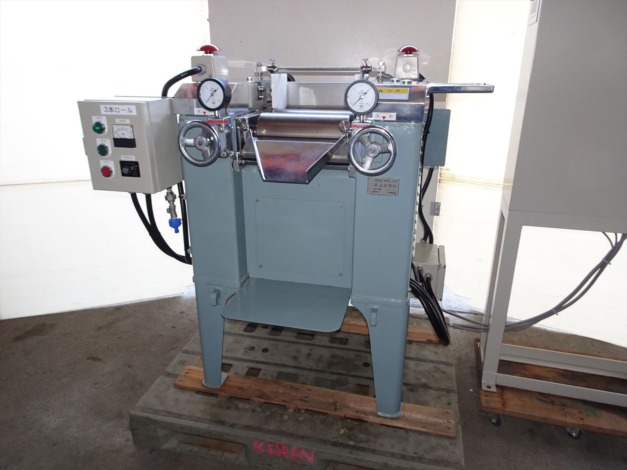

ロールの材質がチルド（金属）仕様で加圧方式が手動ハンドル式の水平型三本ロールミル。
回転数の異なる３本のロールから構成され、中～高粘度材料の処理に適した分散機。
３本ロールミルは回転数の異なる３本のロールから構成されています。
分散のメカニズムはロール間圧力を利用した圧縮作用と、速度の異なるロール間でのせん断作用により分散を行うものです。
処理材料の粘度としては中～高粘度ベースに適しています。
ロール本体は冷却・加熱が可能で処理材料温度を均一にしながら分散が行えます。

分散工程

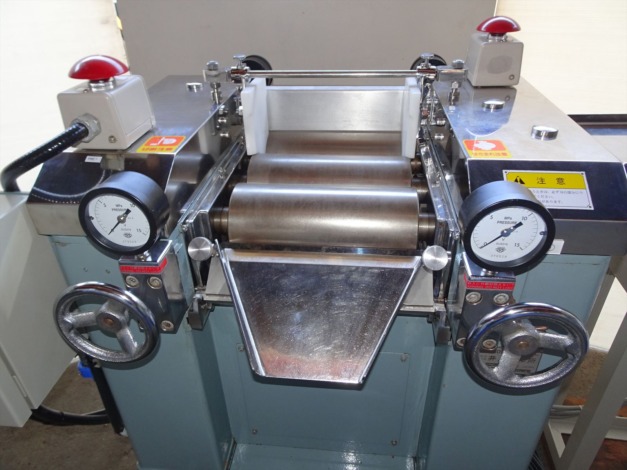

3本のロールと呼ばれる円柱状の物が水平または傾斜に並んでおり、互いに異なる方向・速度比で回転・接触し圧力・せん断力を与え材料を分散（1つの粒子径を小さくする）します。
内向きに回転し接触・加圧する供給（後）ロールと中央（中）ロールの間に材料を投入します。
材料は2つのロールに押し潰され（圧縮）、異なる速度比で引きずられ（せん断）、微粒子化します。中央ロールに付着した材料は一番最後のロール（前）に接触・加圧すると前ロールに転移され、掻き取り刃（スクレーパー）を前ロールに押し付けて、前ロールに転移した材料をかき取ります。
かき取られた材料（微粒子化された材料）は回収用のエプロン（ドクター）に流れます。

動作確認状況
https://youtu.be/yhIdYJnrRas

備考
